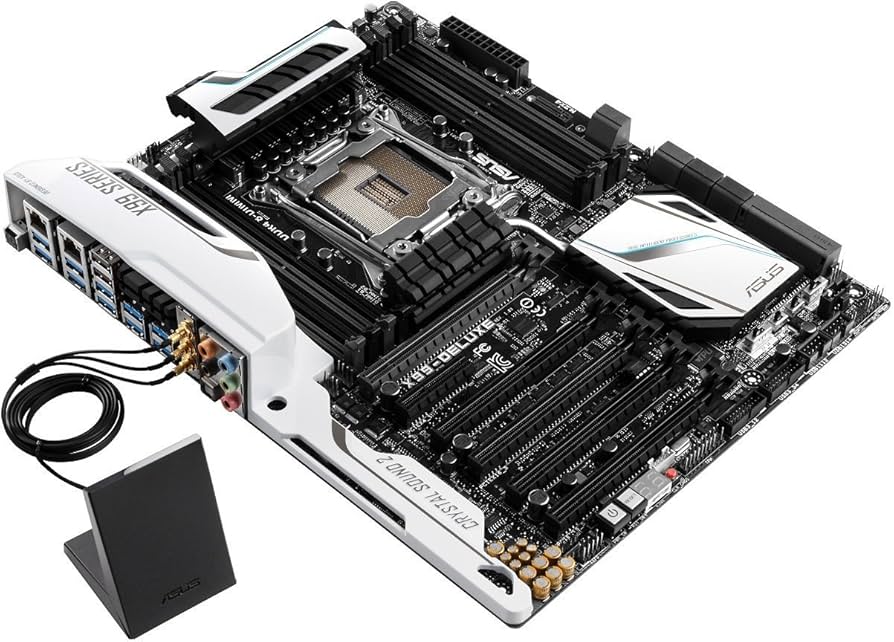

Jei planuojate sistemą su X99 lustų rinkiniu, ši ATX klasės plokštė su LGA2011‑v3 lizdu patrauks dėmesį. Ji siūlo keturkanalę DDR4 atmintį, lanksčią PCIe lizdų konfigūraciją, naujausius saugojimo standartus ir įrankius spartinimui bei energijos valdymui. Žemiau – aiški apžvalga, kuo ji išsiskiria, kaip veikia programinė įranga ir kokie praktiniai pliusai bei minusai išryškėja naudojant.
Esminės ypatybės
- Patentojamas O.C Socket su papildomais kontaktais, skirtas geresniam atminties valdymui ir spartinimo stabilumui.
- 5-Way Optimization ekosistema su automatiniu derinimu, aušintuvų valdymu ir energijos profilių keitimu.
- Keturkanalė DDR4 atmintis iki 64 GB, XMP profiliai ir aukšti dažniai entuziastams.
- Integruotas belaidis ryšys: dviejų juostų Wi‑Fi 802.11ac ir Bluetooth 4.0.
- Naujausi kaupiklių standartai: M.2 (PCIe) ir SATA Express, be to – 8 SATA 6 Gb/s jungtys.
- UEFI BIOS su EZ Mode, EZ Tuning vedliu ir išsamiais „Advanced“ nustatymais.
Techninės specifikacijos
- Modelis: X99‑Deluxe
- Garantija: 3 metai
- Formato standartas: ATX
- Procesoriaus lizdas: Intel LGA2011‑v3
- Lustų rinkinys: Intel X99
Plečiamosios jungtys
- Su 40 linijų CPU: 5 x PCIe 3.0/2.0 x16 (konfigūracijos: x16; x16/x16; x16/x16/x8; x8/x8/x16/x8; x8/x8/x8/x8/x8), 1 x PCIe 2.0 x4 (iki x4)
- Su 28 linijų CPU: 3 x PCIe 3.0/2.0 x16 (x16; x16/x8; x8/x8/x8), 2 x PCIe 2.0 x16 (x1 režimu), 1 x PCIe 2.0 x4 (iki x4)
Atmintis
- 8 x DDR4 DIMM, iki 64 GB
- Keturkanalė architektūra, tipiniai dažniai 2133–3200 MHz (aukštesni – per OC)
Galinė I/O panelė
- 2 x LAN (RJ‑45)
- 10 x USB 3.0
- 2 x USB 2.0
- Optinė S/PDIF išvestis
- 5 x analoginės garso jungtys
- USB BIOS Flashback mygtukas
- Modulis su Wi‑Fi 802.11 a/b/g/n/ac ir Bluetooth 4.0
Vidiniai sujungimai
- 2 x USB 3.0 (19 pin) lizdai plokštėje (dar 4 USB 3.0 priekinei paneliai)
- 2 x USB 2.0 lizdai plokštėje (dar 4 USB 2.0)
- 8 x SATA 6 Gb/s
- 2 x SATA Express
- 1 x M.2 Socket 3 (vertikalus M Key, 2242/2260/2280; tik PCIe SSD)
- 1 x TPM, 1 x S/PDIF out antraštė, 1 x Thunderbolt antraštė
- 1 x 24‑pin ATX, 1 x 8‑pin 12V maitinimas
- Aušintuvų jungtys: 1 x CPU (4 pin), 1 x CPU OPT (4 pin), 4 x korpuso (4 pin), 1 x išorinis 5‑pin EXT_FAN
- Valdymo ir diagnostikos įrankiai: Power/Reset mygtukai, Q‑Code LED, Clear CMOS
- Greitos prieigos jungikliai: EZ XMP, TPU (2 lygiai), EPU, SLI/CFX (2/3‑WAY)
- Kiti: MemOK! mygtukas, DRAM/CPU viršįtampio džamperis, DRCT, sistemos panelė (Q‑Connector), šiluminio jutiklio antraštė, įsibrovimo antraštė
Priedai dėžėje
- Naudotojo vadovas ir Q‑Shield galinė plokštelė
- 8 x SATA 6 Gb/s kabeliai
- 2‑Way/3‑Way SLI tiltelis
- M.2 x4 laikiklis
- 3T3R dvikryptės Wi‑Fi antenos
- Fan Extension Card (3 x 4‑pin išėjimai)
- Q‑Connector (2 in 1), 5‑pin į 5‑pin kabelis
- Termistoriaus kabelis
Dizainas ir išdėstymas
Vietoje įprasto auksinio akcento čia panaudota balta spalva radiatorių ir galinės I/O dangtelio zonoje – sprendimas atrodo šiuolaikiškai ir išsiskiria lange.
Keturių kanalų DDR4 palaikymas iki 64 GB su XMP profiliais veikia sklandžiai. MemOK! mygtukas gelbsti, kai agresyvūs atminties nustatymai neleidžia paleisti sistemos – vienu paspaudimu grįžtama į BIOS.
M.2 lizdas vertikaliai įrengtas netipiškoje vietoje. Tai taupo vietą, bet gali trukdyti montuoti atminties modulių aušintuvus – į tai verta atsižvelgti iš anksto.
Prie apatinio krašto sutelkti patogūs jungikliai ir antraštės: papildomi USB 3.0/2.0 lizdai priekinei paneliai, SLI/CFX perjungiklis, EZ XMP, EPU ir dviejų lygių TPU.
Garso posistemė
Integruota aštuonių kanalų garso sistema „Crystal Sound 2“ apima techninius sprendimus stabiliai kokybei:
- Analoginių ir skaitmeninių takelių atskyrimas, mažinantis triukšmų įsiskverbimą
- EMI ekranavimas, saugantis nuo elektrinių trikdžių
- Atskiri PCB sluoksniai kairiam ir dešiniam kanalams
- Ausinėms ir kolonėlėms skirtas stiprintuvas
- Aukštos kokybės japonų kondensatoriai natūralesniam dažnių skambesiui
Galinė panelė ir jungtys
USB jungčių netrūksta – dešimt USB 3.0 tenkins daugumos naudotojų poreikius. Palikti ir du USB 2.0, naudingi klaviatūrai ir pelei, kai dar neįdiegti tvarkyklės.
Papildomai yra BIOS Flashback mygtukas atnaujinimui iš USB laikmenos, belaidžio ryšio modulis su 802.11ac ir Bluetooth 4.0, penkios analoginės garso jungtys bei optinė S/PDIF išvestis.
Uefi bios
Pirmą kartą įjungus pasitinka EZ Mode – aiški suvestinė su greitaisiais profilių ir ventiliatorių nustatymais. Vienas F7 paspaudimas perkelia į Advanced Mode, kur galima valdyti viską – nuo dažnių ir įtampų iki PCIe bei USB konfigūracijų.
- EZ Tuning Wizard: automatinis spartinimas ir RAID kūrimas kelių žingsnių vedliu
- Main: pagrindinė informacija ir datos/laiko/kalbos nustatymai
- Ai Tweaker: dažniai, įtampos, diržai (strap) ir tikslinių parametrų suvestinė
- Advanced: CPU, saugyklų, USB, integruotų valdiklių, APM, tinklo įkrovos ir platformos smulkmenos
- Monitor: temperatūros, įtampos ir aušintuvų kreivės su profiliais
- Boot: įkrovos eiliškumas ir POST, DirectKey paleidimui tiesiai į BIOS
- Tool: GPU Post (lizdų pralaidumas ir kortelių informacija), EZ Flash atnaujinimams iš USB, OC profilių išsaugojimas
Q‑Fan Control (F6) leidžia piešti ventiliatorių kreives pagal temperatūras, o išėjimo meniu pateikia aiškias parinktis numatytiesiems atkūrti ar išsaugoti pakeitimus.
Programinė įranga
Dual intelligent processors 5
Valdymo paketas suteikia beveik pilną plokštės funkcijų kontrolę iš vienos sąsajos: automatinį derinimą, aušintuvų profilius, įtampos fazes ir energijos taupymą.
Tpu ir automatinis spartinimas
TPU jungiklis ir atitinkamas modulis leidžia vienu mygtuku atlikti streso testus ir rasti stabilų dažnį. Baigus pateikiama suvestinė.
Fan xpert
Ventiliatorių valdymas su profiliais (Silent, Standard, Turbo, Full Speed) bei galimybe kurti fiksuoto RPM ar „Smart“ kreives pagal temperatūrą.
Digi+ power control
Atskiri skyriai CPU ir DRAM: VRM fazės, perjungimo dažnis, šiluminės ribos, DRAM srovės galimybės ir maitinimo fazės – viskas tiksliai sureguliuojama.
Turbo app
Programų lygmens profiliai: procesų prioritetai, našumo režimai, garso ir tinklo srauto pirmenybė konkrečioms programoms.
Epu
Energijos taupymas su automatiniais, našumo, power saving ir „Away Mode“ scenarijais. Galima riboti CPU ir SATA Express energijos sąnaudas, pritemdyti ekraną, išjungti USB maitinimą ir pan.
Ai charger+ ir usb charger+
Pagreitintas įrenginių įkrovimas per USB, įskaitant režimą, kai krovimas tęsiamas miego ar išjungimo būsenoje.
Usb 3.0 boost
UASP palaikantiems įrenginiams – didesnis perdavimo greitis; pagerėjimas juntamas ir su standartiniais USB 3.0.
Ez update
BIOS atnaujinimų tikrinimas iš oficialių serverių ir diegimas kelių paspaudimų tvarka.
System information
Išsami pagrindinės plokštės, CPU ir atminties suvestinė – patogu derinant spartinimo nustatymus.
Usb bios flashback
Automatinis naujausios BIOS versijos atsisiuntimas į USB laikmeną ir atkūrimas paspaudus mygtuką – naudinga, jei sistema nepasileidžia.
Wi‑fi engine
AP režimas leidžia kompiuteriui veikti kaip prieigos taškui. Pravartu, kai laidu jungiatės prie nutolusio maršrutizatoriaus ir reikia stipraus belaidžio ryšio patalpoje.
Push notice
Pranešimai į mobilųjį įrenginį apie pasirinktus sistemos įvykius – patogu stebėti būseną nuotoliniu.
Homecloud ir media streamer
Nuotolinė prieiga prie namų kompiuteryje saugomų failų ir jų transliavimas kitiems įrenginiams per debesų paslaugas, su valdymu tiek iš kompiuterio, tiek iš telefono.
Bandymų aplinka ir rezultatai
Konfigūracija
- CPU aušintuvas: Nepton 240M skysčio sistema
- Procesorius: Core i7‑5960X
- Vaizdo plokštė: R9 290X Matrix Platinum
- Atmintis: Ripjaws 4 16 GB (DDR4)
- Pagrindinis SSD: 240 GB SATA
- Maitinimo šaltinis: 1200 W Platinum klasės
- Atvira stendo šasi
Spartinimas
Paprastai rankinis derinimas duoda aukštesnius rezultatus, tačiau čia automatinis TPU derinimas (1 lygis) priartėjo prie rankinio nustatymo pasiektų dažnių – maloniai nustebino.
Atminties našumas
Su XMP profiliu be papildomų pakeitimų pasiekta 3000 MHz. Pakėlus iki 3200 MHz, sistema išlaikė apkrovos testus stabiliai. Ankstesnė patirtis su kitomis X99 plokštėmis rodė, kad virš 2600 MHz jos dažnai nebenori startuoti, todėl čia matomas pranašumas akivaizdus ir, tikėtina, susijęs su O.C Socket privalumais bei brandžiu BIOS.
Sintetiniai testai
- SuperPi 1.5 32M ir Cinebench R15 parodė prognozuojamą augimą kylant dažniams be netikėtų nuokrypių.
Išvados
Išvaizda ir įranga dera su siekiu būti „deluxe“ klase: daug USB 3.0, modernūs kaupiklių standartai, tvirtas VRM ir platus UEFI nustatymų spektras. Nors CPU dažnio rekordų atžvilgiu O.C Socket nauda ne visada akivaizdi, atminties spartinime jo privalumai išryškėjo – pasiekti 3000–3200 MHz dažniai be vargo.
Programinės įrangos paketas sėkmingai sumažina atotrūkį tarp naujokų ir entuziastų: automatinis derinimas, aiškūs jungikliai ant plokštės ir detalus valdymas tiems, kas nori kabintis giliau. Kaina aukšta, tačiau jei kuriate našų darbo kompiuterį, bandymų stendą ar aukštos klasės žaidimų sistemą, tai viena patraukliausių X99 platformos opcijų.
Privalumai
- Išvaizdus dizainas ir tvirta surinkimo kokybė
- Stiprus spartinimo potencialas, ypač su DDR4
- Daug SATA 6 Gb/s ir USB 3.0 jungčių
- M.2 (PCIe) ir SATA Express palaikymas
- O.C Socket padeda gerinti atminties spartą ir stabilumą
- Lanksčios multi‑GPU konfigūracijos (iki 4‑Way, Quad‑GPU SLI/CrossFire)
- Integruotas Wi‑Fi 802.11ac ir Bluetooth 4.0
- Platus AI Suite funkcionalumas vienoje vietoje
Trūkumai
- Aukšta kaina
- Vertikaliai įrengtas M.2 lizdas gali trukdyti montuoti atminties aušintuvus
