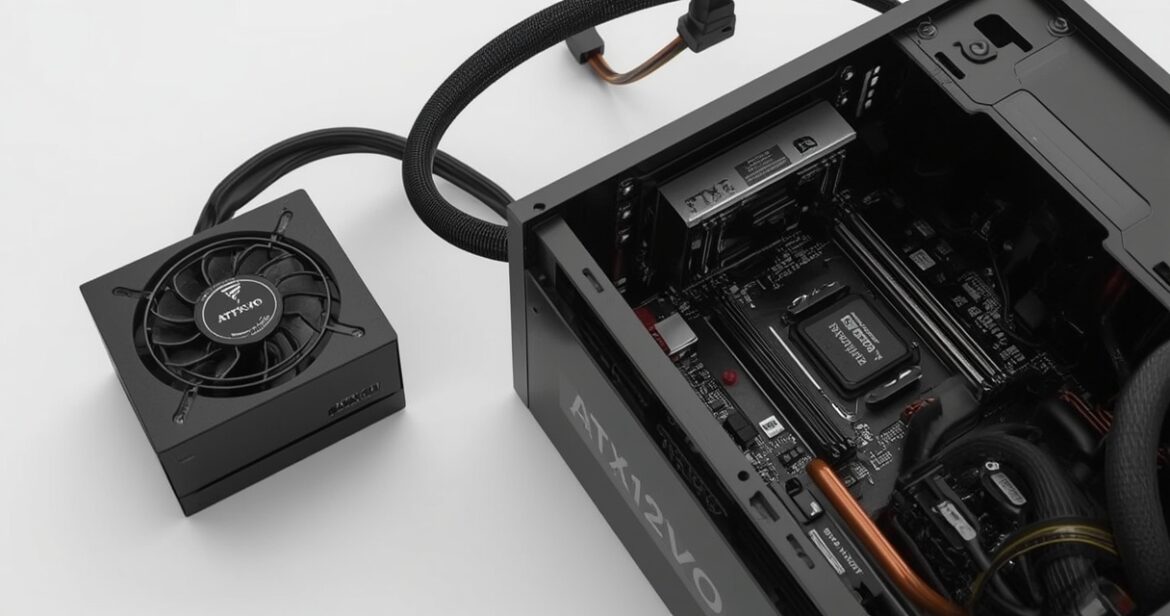

2020 m. pristatytas ATX12VO – naujas kompiuterių maitinimo standartas, kuris keičia įprastą požiūrį į maitinimo šaltinius ir pagrindines plokštes. Vietoje daugių įtampų magistralės naujoji schema naudoja tik 12 V, o likusias įtampas generuoja pati pagrindinė plokštė. Tai supaprastina maitinimo blokų konstrukciją ir gali sumažinti laidų kiekį korpuse.
Kas yra ATX12VO
ATX12VO (12-volt only) – tai standartas, kuriame tradicinė 24 kontaktų ATX jungtis pakeičiama gerokai kompaktiškesne 10 kontaktų jungtimi. Vietoje 3,3 V ir 5 V linijų maitinimo šaltinis pateikia tik 12 V ir budėjimo 12 V, o žemesnės įtampos sukuriamos ant pagrindinės plokštės.
Kuo jis skiriasi nuo įprasto ATX
- 10 kontaktų pagrindinė jungtis vietoje 24 kontaktų – mažiau laidų ir paprastesnis montavimas.
- Tik 12 V maitinimas iš PSU – 3,3 V ir 5 V linijos nebetiekiamos iš maitinimo bloko.
- Budėjimo režimas keičiamas iš 5 VSB į 12 VSB, kad pagrindinė plokštė galėtų pati atlikti reikalingą DC–DC konvertavimą.
Kaip tiekiamos žemesnės įtampos
USB prievadai, SSD, HDD ir optiniai įrenginiai dažniausiai naudoja 5 V. ATX12VO atveju šią įtampą (ir kitas žemesnes) sukuria pagrindinės plokštės VRM grandinės, kurios iš 12 V konvertuoja į 5 V ar 3,3 V. Taip suderinami mažos galios įrenginiai ir išvengiama rizikos juos pažeisti.
Ką tai reiškia jungtims
Naujoji schema leidžia lanksčiau žiūrėti į papildomas maitinimo jungtis. 8 kontaktų (ar 4+4) procesoriaus EPS ir 6/8 kontaktų PCIe jungtys gali būti komplektuojamos pagal konkrečios sistemos poreikius. Tai ypač aktualu konfigūracijoms, kurioms nereikia didelės galios atskiroms vaizdo plokštėms ar papildomiems įrenginiams.
Praktinė nauda
- Paprastesnė maitinimo blokų konstrukcija – lengviau užtikrinti stabilumą ir efektyvumą.
- Mažiau laidų ir tvarkingesnė vidaus erdvė – geresnė oro cirkuliacija.
- DC–DC keitikliai ant pagrindinės plokštės leidžia tiksliau tiekti reikiamas įtampas įrenginiams.
Kur tai matysime
ATX12VO buvo pristatytas kartu su naujos kartos aparatine įranga ir pirmą kartą viešai pademonstruotas didelėje technologijų parodoje. Nuo tada šis standartas po truputį skinasi kelią į paruoštus naudoti kompiuterius ir specializuotas sistemas, o komponentų gamintojai ruošia suderinamus maitinimo blokus ir pagrindines plokštes.
Kam verta atkreipti dėmesį
- Suderinamumas: ATX12VO maitinimo blokai ir plokštės turi būti pritaikyti vieni kitiems – nauja 10 kontaktų jungtis nesuderinama su 24 kontaktų lizdu.
- Papildomos jungtys: priklausomai nuo sistemos galios poreikių, gali prireikti atskirų EPS ar PCIe kabelių.
- Įrenginių maitinimas: 5 V ir 3,3 V įtampas generuos pagrindinė plokštė, todėl svarbus jos VRM kokybiškumas.
Esmė paprasta: ATX12VO perkelia žemesnių įtampų kūrimą iš maitinimo bloko į pagrindinę plokštę. Tai leidžia supaprastinti maitinimo šaltinius, sumažinti kabelių raizgalynę ir suteikti gamintojams daugiau lankstumo projektuojant šiuolaikines sistemas.
